Thursday, December 26

กล่องใส่ Raspberry Pi ฟรีๆ ( a card case for raspberry pi)

The Punnet - a card case for you to print (for free)

   จริงๆ บอร์ด Raspberry pi หน่ะ ไม่แพงหรอก แต่ พอรวมอุปกรณ์ประกอบอื่นๆ ไปๆมาๆ จะแพงกว่าบอร์ด Raspberry pi เสียด้วยซ้ำ จะไม่ low cost ซะแล้ว ยิ่งเจ้ากล่องที่ใส่ Raspberry pi นี่ ก็มีตั้งแต่ ราคา 150 บาท ไปจนถึง 5-600 บาท  ไม่รู้จะแพงไปไหน อีกหนำซ้ำ เจ้าบอร์ด Raspberry pi มันก็ไม่ได้สี่เหลี่ยมแปะๆ ซะทีไหนหล่ะ ยังอุตส่าห์มี SD-card ยื่นออกมา จะเอากล่องทั่วไป ก็ใช่ว่าจะได้ขนาดที่พอดี

เอางี้แล้วกัน เรามาทำกล่องใส่ที่เป็นกระดาษกันดีกว่า ประหยัดดี มีคนทำต้นแบบไว้ให้แล้ว ที่เหลือก็หาวัสดุึที่พอจะพับเป็นกล่อง ยิ่งถ้าทนน้ำ ได้ิยิ่งดี จะได้ทนๆ หน่อย ว่าแล้วก็ไปโหลดมามาปริ้นท์ แล้วพับตามกันเลย

ดาวน์โหลด http://squareitround.co.uk/Resources/Punnet_net_Mk1.pdf

a printable card case for the Raspberry Pi

ที่มา http://www.raspberrypi.org/archives/1310

อ่านเพิ่มเติม...

Thursday, February 28

How to getting started WiringPi

ในการควบคุม GPIO ของ Raspberry pi นอกจากเราจะทำการ echo ค่า 1 และ 0 ไปที่ Filesystem ที่ชื่อ sysfs ของระบบ linux ที่เป็นที่เก็บไฟล์ื่ที่ติดต่อกับ GPIO Hardware ของ Raspberry Pi แล้ว (http://raspberry-pi-th.blogspot.com/2012/09/get-to-know-raspberry-pi-gpio.html) ยังมีอีกหลายวิธี ไม่ว่าจะเป็นการเรียกใช้ module RPi.GPIO(http://raspberry-pi-th.blogspot.com/2012/10/rpigpio-python-control-gpo-of-raspberry.html) ที่พัฒนาด้วยภาษาไพธอน แต่ก็ยังไม่ค่อยตอบโจทย์ผมเท่าไหร่ เพราะต้องใช้สิทธิ์ root ในการเรียกใช้คำสั่งเหล่านั้น ซึ่งไม่ค่อยสะดวกเท่าไหร่

วันนี้ผมจะมาแนะนำอีกหนึ่งไลบรารี่ ของคุณ Gordon Henderson ซึ่งได้พัฒนาชุดโปรแกรมสำหรับเรียกใช้งาน GPIO ของ Raspberry pi ด้วยภาษา C ซึ่งเข้าถึงรีจิสเตอร์ของ GPU ของ Raspberry Pi เลย และที่สำคัญ เราสามารถเรียกใช้ไลบรารี่ชุดนี้ ได้เหมือนคำสั่ง shell ของ linux ได้เหมือนๆ คำสั่งอื่นๆ ทั่วไป โดยไม่จำเป็นต้องเป็นสิทธิ์ Root ก่อนเลย ซึ่งสะดวกเป็นอย่างยิ่งครับ ในการนำไปต่อยอดพัฒนาโปรแกรมอื่นๆ ต่อไป

เรามาติดตั้งกันก่อนเลยครับ เนื่องจากโปรแกรมนี้ ถูกเก็บไว้ด้วยรูปแบบกระจายซอร์สโค๊ดด้วย git-core หากเรายังไม่มี package นี้ในการช่วยดาวน์โหลดซอร์สโค๊ดต่างๆ จากผู้พัฒนาโปรแกรมให้ติดตั้ง git-core ด้วยคำสั่ง

sudo apt-get install git-core

จากนั้นทำการดาวน์โหลด wiringPi ด้วยคำสั่ง

git clone git://git.drogon.net/wiringPi

จากนั้นเข้าไปในโฟวเดอร์ wirignpi แล้วทำการเช็คอัพเดท

cd wiringPi
git pull origin

ต่อไปให้ทำการติดตั้ง ซึ่งจะเป็นการ compile โค๊ดที่เราโหลดมาบนบอร์ดของ โดยออกจากโฟวเดอร์ wiringPi ก่อน โดยเรียกคำสั่ง

cd ..
จากนั้นทำการรันไฟล์ build ด้วยคำสั่ง

./build

Raspberry pi จะทำการ compile wiringPi เพื่อให้กลายเป็นคำสั่ง shell ให้เราเรียกใช้ง่ายๆ ต่อไป

เมื่อ compile เสร็จแล้ว เราจะสามารถเรียกใช้คำสั่ง gpio ได้  ให้เราจินตนาการง่ายๆ ว่า คำสั่ง gpio ก็เหมือนคำสั่ง ls หรือ คำสั่ง cat หรือ cp เหมือนคำสั่งอื่นๆ บน linux นั่นเอง ดังนั้น มันจึงสามารถที่จะเรียกดูํ manual ของมันได้เช่นกัน ด้วยคำสั่ง

man gpio

ในคู่มือที่แสดงนี้ จะบอกถึงวิธีการเรียกใช้คำสั่งนี้ และที่ท้ายๆ คู่มือ เค้าจะเขียนบอกการจับคู่ขา WiringPi กับ GPIO จริงๆ ทั้ง Rev1 และ Rev2 ครับ

man gpio

ผมขออธิบายการเรียกใช้งานคร่าวๆ ของคำสั่ง gpio นี้นะครับ ที่เหลือ สามารถศึกษาเพิ่มเติมได้ใน man gpio นี้แหละครับ

ในการเรียกใช้งาน GPIO ของ Raspberry pi โดยค่าเริ่มต้น เมื่อเราจ่ายไฟไปที่บอร์ด Raspberry pi เริ่มต้น ที่ GPIO ส่วนใหญ่ จะมี สถานะเป็น Input หากเราต้องการนำขา GPIO ไปใช้งานเป็น Output แล้ว เราจะต้องทำการกำหนดทิศทางของ GPIO ซะก่อน ด้วยคำสั่ง

gpio mode 0 out <--- สั่งให้ wirignpi pin 0 ทำหน้าที่เป็น output
gpio write 0 1  <--- สั่งให้เขียนค่า 1 ไปที่ wiringpi pin 0 ซึ่งจะเกิด login high ที่ pin นี้

ผมลองเปิด webiopi เพื่อเช็คสถานะของ GPIO ไปด้วย ( http://raspberry-pi-th.blogspot.com/2013/01/webiopi-control-raspberry-pi-s-gpio-via.html )

gpio mode 0 out

ในทำนองตรงกันข้าม หากเราต้องการให้ pin ใดๆ ทำหน้าที่เป็น input รอรับสถานะทางไฟฟ้า ก็กำหนดเป็น in แล้้วใช้คำว่า read แทนการ write ดังต่อไปนี้

gpio mode 11 in
gpio read 11

หวังว่าคงไม่ งง นะครับ ว่าทำไม 11 กับ GPIO7 มันเกี่ยวข้องอะไรกัน ซึ่งมันเป็นเรื่องของการตั้งชื่อ map pin เข้ากับตัวโค๊ดของผู้เขียนโปรแกรมนั่นเอง ไม่มีอะไรมาก

gpio mod 11 in

นอกจากนี้ คำสั่ง gpio ยังมีลูกเล่นอื่นๆ อีกไม่ว่าจะเป็นการสร้างสัญญาณ PWM หรือการอ่านสถานะ pin ทั้งหมดก็สามารถทำได้เช่นกัน ลองศึกษาเพิ่มเติมดูจากคำสั่ง man gpio หรือที่เว็บ https://projects.drogon.net/raspberry-pi/wiringpi/

เดี๋ยวต่อไป ผมจะยกตัวอย่างการนำคำสั่ง gpio ไปลองใช้งานในด้านอื่นๆ ดูบ้างครับ ขอให้สนุกกับ Raspberry pi นะครับ

อ่านเพิ่มเติม...

Monday, February 4

How to install MJPG-Streamer

MJPG-Streamer คือ โปรแกรมประเภทคำสั่งที่สามารถพิมพ์คำสั่งลงไป แล้วโปรแกรมจะทำการดึงภาพออกจากเว็บแคมของเรา แล้วทำการส่งไปเก็บไว้ เพื่อที่เราจะสามารถเข้ามาดูได้ โดยผ่านเว็บบราวเซอร์ หรือผ่านทางมือถือก็ได้

บทความต่อไปนี้ ผมได้ค้นหามาจาก http://www.raspberrypi.org/phpBB3/viewtopic.php?f=30&t=8659  ซึ่งก่อนหน้านี้ ผมพยายามทำมาหลายครั้งแล้ว แต่ ไม่ประสบความสำเร็จเหมือนคนอื่นเค้า เนื่องจากบอร์ด Raspberry Pi ของผมเป็น Model B rev 1 ซึ่งอาจจะมีอุปสรรคมากกว่าบอร์ดรุ่นใหม่ๆ สักหน่อย ซึ่งอาจจะทำให้บทความนี้ อาจจะไม่เวิร์กสำหรับคนอื่นก็ได้ ก็ต้องขอบอกไว้ ณ ทีนี้ด้วย ซึ่งการที่เราจะต่ออุปกรณ์อะไรสักอย่างกับ Linux ย่อมมีอุปกรณ์เรื่องของ driver ที่ไม่รองรับ นั่นเป็นเรื่องธรรมดาของ Linux OS ครับ (ต้องทำใจนิดนึง)

อุปกรณ์ที่ผมใช้ก็คือ บอร์ด Raspberry Pi Model B rev 1 ซึ่งมี RAM อยู่ 256 กับกล้อง WebCam ยี่ห้อ OKER รุ่น Webcam OKER (177) ซึ่งนับว่าโชคดีมาก ที่เจ้า Driver kernel ของผมมันรองรับพอดี หากเพื่อน ต้องการทราบว่ากล้องรุ่นใดบ้างที่ driver รองรับ สามารถตรวจสอบได้ที่ http://www.ideasonboard.org/uvc/

เรามาเริ่มกันเลยครับ หลังจากที่เราได้เช็คอัพเดทแล้ว sudo apt-get update ให้เราไปโหลด package เหล่านี้มาก่อน ได้แก่

sudo apt-get install subversion
sudo apt-get install libv4l-dev
sudo apt-get install libjpeg8-dev
sudo apt-get install imagemagick

ซึ่ง Subversion เป็นตัวเอาไว้โหลดซอร์สโค๊ดจาก svn server ที่นักพัฒนาโปรแกรมนิยมเอาไปเก็บไว้ครับ ส่วน package อื่นๆ ที่เหลือ ก็เกี่ยวเนื่อง และ เป็นไลบรารี่เสริมในการ

compile MJPG-Streamer อีกทีครับ

ตอนนี้เราจะโหลด MJPG-Streamer บ้างหล่ะ ให้ใช้คำสั่งนี้ครับ ซึ่งจะได้ตัวอัพเดทล่าสุดเลย

svn co https://mjpg-streamer.svn.sourceforge.net/svnroot/mjpg-streamer mjpg-streamer

เสร็จแล้วให้เข้าไปที่โฟวเดอร์ mjpg-streamer/mjpg-streamer ด้วยคำสั่ง

cd mjpg-streamer/mjpg-streamer

จากนั้นเราจะทำการ compile โปรแกรมของเราหล่ะ ด้วยคำสั่ง

make USE_LIBV4L2=true clean all

ซึ่งไม่น่าจะมี error ใดๆ ขึ้นมานะครับ (อาจจะมี warning ได้ แต่ อย่าให้มี error ก็แล้วกัน ) เสร็จแล้วก็ตามด้วย

sudo make DESTDIR=/usr install

หากไม่มี error แล้ว ให้เราทำการเสียบกล้อง webcam ของเราเข้าทาง port USB ของบอร์ด Raspberry pi ครับ ก่อนที่จะเสียบสาย USB เราอาจจะสั่งคำสั่ง

tail -f /var/log/messages

เพื่อดูว่า uvcvideo kernel driver มองเห็นอุปกรณ์ที่เป็น camera หรือยัง ถ้ามองเห็นแล้ว ควรจะได้ข้อความตามรูปข้างล่าง

uvcvideo kernel driver found webcam

จากนั้น ผมลองติดตั้ง fswebcam ซึ่งตัวนี้ ผมจะใช้เป็นตัวเช็คว่า ผมจะต้องปรับค่า output ที่กล้องให้ค่าได้เป็นอะไร ซึ่งเราจะนำไปใช้ในการตั้งค่า streamer ต่อไป

ติดตั้ง fswebcam  ด้วยคำสั่ง

sudo apt-get install fswebcam

เสร็จแล้วให้ใช้คำสั่ง

fswebcam --verbose

fswebcam --verbose

ซึ่งจากข้อมูลที่ได้มา ผมควรที่จะปรับค่า output ที่จะได้จาก streamer ให้เป็น YUYV และ frame rate ควรจะเท่ากับ 4

ผมก็นำเอาข้อมูลที่ได้นี้ มาใช้ร่วมกับคำสั่ง

mjpg_streamer -i "/usr/lib/input_uvc.so -d /dev/video0  -r 352x288 -f 4 -y YUYV" -o "/usr/lib/output_http.so -p 8090 -w /var/www/mjpg_streamer"


(ศึกษาพารามิเตอร์ต่างๆ ได้ที่ คำสั่ง mjpg_streamer --help  หรือ จากไฟล์ /home/pi/mjpg-streamer/mjpg-streamer/start.sh )

หลังจากที่สั่งคำสั่ง เรียบร้อยแล้ว จะเกิดการ stream ภาพที่ได้จากกล้องไปเก็บไว้ที่ web root folder เราสามารถเปิดดูภาพที่ได้ผ่านหน้าเว็บบราวเซอร์ได้เลย โดยใส่  URL ไปที่ ip ของ Raspberry pi แล้วตามด้วยพอร์ต 8090 ครับ จากนั้นตามด้วยพารามิเตอร์ ?action=stream

สมมติว่า ip address ของบอร์ด raspberry pi เท่ากับ 192.168.2.105 จะได้ว่า

http://192.168.2.105:8090/?action=stream

ที่หน้าเว็บบราวเซอร์จะพบภาพจากกล้องเว็บแคมของเราครับ MJPG-Streamer work

ถ้าเพื่อนๆ ลองปรับพารามิเตอร์คำสั่ง mjpg_streamer ให้เหมาะกับ output ของกล้องหล่ะก็ ภาพที่ได้จะออกมาดี (เท่าที่กล้องมันจะทำได้) เลยหล่ะครับ หวังว่าคงเป็นประโยชน์ นำไปต่อยอดกันได้นะครับ

อ่านเพิ่มเติม...

Wednesday, January 30

WebIOPi : Control Raspberry Pi ‘s GPIO via web browser

เราทราบดีอยู่แล้วว่า Raspberry pi นั้น สามารถทำให้เป็น web Server ได้ และในขณะเดียวกัน ก็ยังมี GPIO เหลือไว้ให้นักพัฒนาไว้ทำอะไรเล่นได้แตกต่างจาก PC ทั่วไปที่ไม่มี GPIO ให้ใช้ ก็เลยมีคนคิดที่จะทำ web application ที่สามารถที่จะควบคุม GPIO ผ่านทางหน้าเว็บ วันนี้ เรามาติดตั้ง web application ตัวหนึุ่่งที่น่าสนใจสำหรับ Raspberry pi นั่นก็คือ WebIOPi

WebIOPi คือเว็บแอพลิเคชั่น ที่ออกแบบด้วยภาษา Python ซึ่งทำงานร่วมกับ REST framework  จุดประสงค์เพื่อให้การควบคุม GPIO ของ Raspberry Pi แสดงผล แบบ(เกือบจะ) Realtime ให้เห็นผ่านหน้าเว็บ โดยที่เราไม่ต้อง refresh หน้าเว็บ เมื่อ GPIO มีการเปลี่ยนแปลงสถานะ

"WebIOPi is developed and tested on Raspbian"

เพราะฉะนั้นใครทีใช้ Raspian อยู่แล้ว ก็ไม่น่ามีปัญหาอะไร ขั้นตอนติดตั้งไม่ยุ่งยากครับ เริ่มจากดาวน์โหลดไฟล์ แล้วก็ทำการรันสคริปต์ที่ติดตั้ง

wget http://webiopi.googlecode.com/files/WebIOPi-0.5.3.tar.gz
tar xvzf WebIOPi-0.5.3.tar.gz
cd WebIOPi-0.5.3
sudo ./setup.sh

รอสักครู่ จากนั้นก็สั่งให้ webiopi ทำงานด้วยการรันเซอร์วิส

sudo /etc/init.d/webiopi start

หากต้องการสั่งให้เซอร์วิสหยุดทำงาน ก็ตรงกันข้ามครับ

sudo /etc/init.d/webiopi stop

แต่ถ้าถูกใจแอพพลิเคชั่นนี้ และอยากให้ทำงานทุกครั้งที่เปิดเครื่องแล้วหล่ะก็ ให้กำหนดเป็นค่า default ตอนเปิดเครื่องไปเลย ด้วยคำสั่ง

sudo update-rc.d webiopi defaults

หลังจากนั้น เปิด web browser ของเราขึ้นมา แล้วกรอก URL ไปที่ไอพีของ Raspberry Pi ครับโดยใส่ port 8000 เข้าไปด้วย

เช่น ไอพีบอร์ด raspberry pi ของผมเป็น 192.168.2.105 จะได้ว่า  http://192.168.2.105:80000/webiopi/ ครับ

ทำการกรอก username / password ครับ ในที่นี้ถูกกำหนดเป็น webiopi รหัสผ่านก็ raspberry ครับ

จะปรากฏหน้าเว็บ จากนั้น ลองกำหนดให้ GPIO ใดๆ ก็ได้เป็น OUT แล้วลองเอา LED ต่อที่ pin นั้นๆ จากนั้นกดเปลี่ยนสถานะ หากเป็น Hi จะเปลี่ยนสีเป็นสีเหลืองที่หน้าเว็บ ที่หลอด LED ก็ควรจะติดด้วย

WebIOPi control Raspberry pi 's GPIO

ทดลองเปิดหน้าเว็บจากคอมพิวเตอร์เครื่องอื่น หรือเปิด browser เพิ่มอีก และดูผลการเปลี่ยนแปลง เราจะเห็นว่าหน้าเว็บแสดงผลได้แทบจะทันทีทันใด ที่มีการเปลี่ยนแปลงที่ GPIO ครับ นั่นก็เป็นเพราะ REST framework นั่นเอง

ลองติดตั้ง แล้วศึกษาตัวโปรเจคนี้ดูครับ รับรองได้ประโยชน์แน่นอน

แหล่งที่มา : http://code.google.com/p/webiopi/

อ่านเพิ่มเติม...

Saturday, January 19

Putty tip#1

เวลาผมใช้ คำสั่ง pstree หรือ tree บน putty terminal จะเจอปัญหาว่าไม่สามารถแสดงเส้นทาง โครงสร้างของไดเรกทอรีได้ วันนี้ก็เลยเอารูปการแก้ปัญหามาฝากครับ ลองไปปรับแต่งกันดู

putty

pstree คือ คำสั่งแสดงโครงสร้างของ process ที่ำกำลังทำงานอยู่ ณ ขณะนั้น ว่ามี process หลัก และ process ย่อย ซ้อนกันอยู่อย่างไร

tree คือ คำสั่งแสดงโครงสร้างของไดเรกทอรี่ และ ไฟล์ที่ซ้อนกันอยู่

เล็กๆ น้อยๆ สำหรับวันนี้ครับ มีความสุข เสาร์ อาทิตย์ นะครับ

อ่านเพิ่มเติม...

Raspberry pi play music from radio online

ง่ายๆก่อนนอนวันนี้เรามาลองทำ internet radio ฟังกันจาก Raspberry Pi ของเราดีกว่า ทำเสร็จแล้วก็กล่อมเรานอนไปเลย
1. ติดตั้งโปรแกรม mpd&mpc ง่ายๆแค่พิมพ์
sudo apt-get install mpd && sudo apt-get install mpc

2. เปิดไฟล์ /etc/mpd.conf มาแก้ไขด้วยคำสั่ง
sudo nano /etc/mpd.conf

3. เลื่อนแก้ไขดังนี้
bind_to_address "localhost"
แก้เป็น
#bind_to_address "localhost"

#mixer_type "software"
แก้เป็น
mixer_type "software"

กด Ctrl+x แล้วตอบ Y ออกมา
ที่แก้ไปอันแรกคือให้เราสามารถ remote คุมจากอุปกรณ์อื่นได้เช่น iPhone,Android
บรรทัดที่สองคือให้เราสามารถควบคุมระดับเสียงได้

4. เพื่อความชัวร์ว่าเสียงมันจะออกที่ช่อง audio พิมพ์
sudo amixer cset numid=3 1
อยากให้ไปดังที่ TV ผ่านสาย HDMI พิมพ์
sudo amixer cset numid=3 0

5. restart ทุกอย่างเพื่อ reload config ด้วยคำสั่ง
sudo service mpd restart

6. add สถานีที่ต้องการลงไป ดังนี้
mpc add http://205.164.62.11:5084/

7. ลองสั่งเล่นเพลงด้วยคำสั่ง mpc play

8. เพิ่มลดระดับเสียงได้คำสั่ง mpc volume 0-100

9. อย่าลืมเสียบลำโพงนะครับ

ราตรีสวัสดิ์ สำหรับสถานีที่ให้ไปเป็น Vocal jazz ที่แอดมินฟังนอนทุกคืนคลื่นนี้เพลงเค้าดีจริงๆ ใครอยากได้สถานีไหนลองมาโพสต์ขอได้ครับ

mpc add http://203.150.224.142:8000
เอาคลื่นไทยมาฝากนะครับ
ถ้ามีสองสถานีแบบนี้ใช้คำสั่ง mpc next หรือ mpc prev เพื่อเลื่อนสถานีนะครับ

raspberry pi play music from radio online

บทความจากแอดมิน Raspberry Pi 66 Club

อ่านเพิ่มเติม...

Sunday, January 13

Raspberry Pi : Getting started with pyfirmata

จากในครั้งก่อนๆ ถ้าจำได้ ที่ผมได้แนะนำเรื่องการใช้ Arduino มาเป็นแขนเป็นขาให้ Raspberry Pi (ย้อนกลับไปดู http://raspberry-pi-th.blogspot.com/2012/11/raspberry-pi-and-arduino-experiment.html) ในตอนนั้น เราได้เขียนโปรแกรมติดต่อระหว่างบอร์ด Arduino และ บอร์ด Raspberry Pi โดยใช้ python-serial จาก Raspberry pi ติดต่อผ่าน uart protocal โดยให้บอร์ด Arduino ทำหน้าที่รอรับคำสั่งจาก Raspberry Pi เราจะพบว่า ค่อนข้างจะลำบากในแง่ของการพัฒนา แต่ถ้าหากใครที่มีความชำนาญแล้ว อาจจะชอบสไตล์นี้ก็ไม่ว่ากัน แต่ ถ้าหากจะมีไลบรารี่ที่สามารถอำนวยความสะดวกได้หล่ะ ก็น่าจะทำให้เราสามารถลดระยะเวลาในการพัฒนาโปรแกรมได้ไม่น้อย

วันนี้ เราจะมาลองใช้ไลบรารีสำเร็จรูปที่ชื่อ pyfirmata ซึ่งจะต้องติดตั้งลงบน Raspberry Pi แทนการเขียนโค๊ดเพื่อติดต่อระหว่าง Raspberry Pi และ Arduino ผ่านทาง Serial Port

Firmata คือ โปรแกรมที่ถูกออกแบบโปรโตคอลอย่างง่าย ที่ใช้สำหรับควบคุมขา PIN ต่างๆ บนบอร์ด Arduino โดยจะทำงานบนบอร์ด Arduino ซึ่งจะคอยทำงานรับส่งคำสั่ง ผ่านทาง Serial port

pyfirmata คือ ไลบรารีสำเร็จรูปที่ถูกพัฒนาด้วยภาษาไพธอนให้ทำงานอยู่บน host ในที่นี้ เราจะให้มาทำงานบน Raspberry Pi คอยสั่งคำสั่งและรับค่าผ่าน Serial port เมื่อติดต่อกับ Arduino

สิ่งจำเป็นที่เราต้องมี คือ
- สาย USB สำหรับต่อจากบอร์ด Arduino กับ บอร์ด Raspberry Pi
- บอร์ด Raspberry Pi ที่เชื่อมต่อกับอินเตอร์เนต เพื่อดาวน์โหลด ติดตั้ง package pyfirmata
- บอร์ด arduino รุ่นใดก็ได้ ในที่นี้ ผมใช้ Arduino Duemilanover w/ATmega328

อันดับแรกให้ทำการติดตั้ง pyfirmata ลงบนบอร์ด Raspberry pi แต่เนื่องจากา pyfirmata นั้น ต้องการ python-serial โมดูลทำงานร่วมด้วย หากใครยังไม่เคยติดตั้ง จะต้องทำการติดตั้ง python-serial ก่อน  (ดูการติดตั้ง python-serial http://raspberry-pi-th.blogspot.com/2012/10/how-to-communicate-raspberry-pi-s.html)  และเนี่องจาก package pyfirmata ถูกเก็บไว้แบบ mecurial distributed source control เพราะฉะนั้นก่อนติดตั้ง เราจะต้องต้องติดตั้ง mecurial package ของ debian ซะก่อน ด้วยคำสั่ง

sudo apt-get mercurial

firmata source code control

เมื่อ Raspberry Pi ของเรามี python-serial และ mecurial เรียบร้อยแล้ว จากนี้ เราก็จะทำการติดตั้ง pyfirmata ด้วยคำสั่ง

hg clone https://bitbucket.org/tino/pyfirmata

เราจะได้โฟวเดอร์ pyfirmat มา จากนั้น เข้าไปในโฟวเดอร์ดังกล่าว

cd pyfirmata

แล้วติดตั้ง

sudo python setup.py install

หากไม่มีอะไรผิดพลาด เราน่าจะเรียกโมดูลนี้ได้ โดยเมื่อเราเข้าไปใช้ใน python console น่าจะเห็น function ต่างๆ ใน pyfirmata

sudo python
>>> import pyfirmata
>>> dir(pyfirmata)
['ANALOG', 'ANALOG_MESSAGE', 'Arduino', 'ArduinoMega', 'BOARDS', 'Board', 'DIGITAL', 'DIGITAL_MESSAGE', 'DIGITAL_PULSE', 'END_SYSEX', 'I2C_CONFIG', 'I2C_REPLY', 'I2C_REQUEST', 'INPUT', 'InvalidPinDefError', 'NoInputWarning', 'OUTPUT', 'PWM', 'Pin', 'PinAlreadyTakenError', 'Port', 'QUERY_FIRMWARE', 'REPORT_ANALOG', 'REPORT_DIGITAL', 'REPORT_FIRMWARE', 'REPORT_VERSION', 'SAMPLING_INTERVAL', 'SERVO', 'SERVO_CONFIG', 'SET_PIN_MODE', 'SHIFT_DATA', 'START_SYSEX', 'STRING_DATA', 'SYSEX_NON_REALTIME', 'SYSEX_REALTIME', 'SYSTEM_RESET', 'UNAVAILABLE', '__builtins__', '__doc__', '__file__', '__name__', '__package__', '__path__', '__version__', 'boards', 'inspect', 'itertools', 'pyfirmata', 'serial', 'time', 'to_two_bytes', 'two_byte_iter_to_str', 'util']
>>>

แสดงว่าเราติดตั้ง pyfirmata สมบูรณ์แหละ ที่เหลือก็คือ ดูจาก tutorial และ exmaple การใช้งานของมัน

กลับมาที่บอร์ด Arduino เราจำเป็นจะต้องมีโค๊ดที่ทำหน้าที่รับคำสั่งจาก pyfirmata ที่มีรูปแบบโปรโตคอลเฉพาะที่ตรงกัน เพื่อทำหน้าที่รับ ส่ง คำสั่ง ระหว่าง pyfirmata ที่รันอยู่บน Raspberry Pi และ firmata ที่รันอยู่บน Arduino ซึ่งในส่วนของ Arduino ได้มีตัวอย่างของ firmata รวบรวมมาพร้อมอยู่แล้ว กับ Arduio IDE เวอร์ชั่นใหม่ๆ  ให้เราต่อบอร์ด Arduino เข้ากับคอมพิวเตเอร์ของเรา แล้วทำการเลือกตัวอย่าง StandardFirmata จากเมนู File>>Examples>>Firmata จากนั้นทำการ  verify โค๊ดก่อน หากไม่มีอะไรผิดพลาดเกิดขึ้น ก็ให้เราทำการ upload เพื่อทำการ burn hex file ลงบนบอร์ด arduino

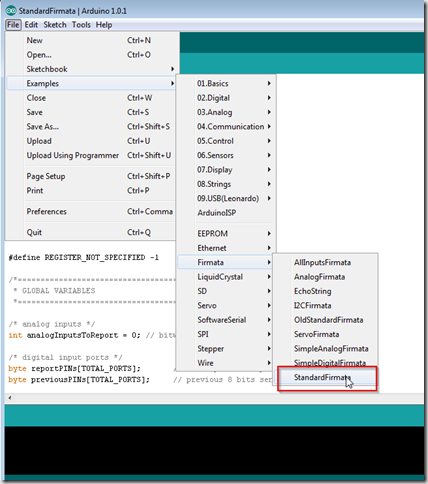

burn firmata code into arduino



กลับไปที่บอร์ด Raspberry Pi เราจะทำการสร้างไฟล์ทดสอบการทำงานด้วย python เพื่อทำการทดสอบ pyfirmata ว่าจะสามารถติดต่อกับบอร์ด arduino ได้หรือเปล่า โดยให้เราสร้างไฟล์ขึ้นมาทดสอบ โดยเรียกโปรแกรม nano เพื่อสร้างไฟล์ blink.py

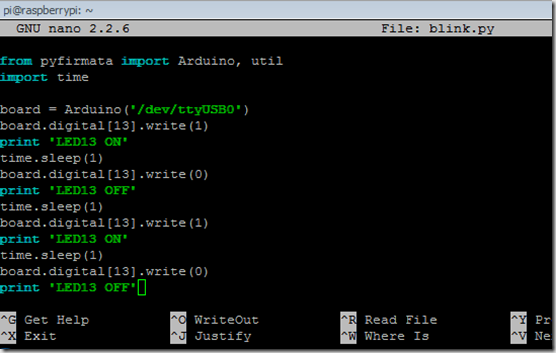

sample code usage pyfirmata

ทำการบันทึก (Ctrl+x) กด y เพื่อยืนยัน จากนั้น นำบอร์ด Arduino (ที่ผ่านการโปรแกรม เรียบร้อยแล้ว) มาเสียบด้วยสาย USB เข้าที่พอร์ต USB ของ Raspberry Pi  หากใช้คำสั่ง tail –f  /var/log/message จะพบว่า Raspberry pi มองเห็นบอร์ด arudino เป็น ttyUSB0 (ซึ่งเราได้นำค่านี้ไปกำหนดลงในโปรแกรม blink.py ด้วย) เมื่อทุกอย่างเรียบร้อยแล้ว ให้ลองทำการสั่ง python blink.py แล้วดูผลลัพธ์ที่หลอด LED13 ที่บอร์ด arduino จะเห็นว่า เกิดการติดดับ สลับกัน 2 ครั้ง เป็นไปตามโค๊ดที่เราเขียน

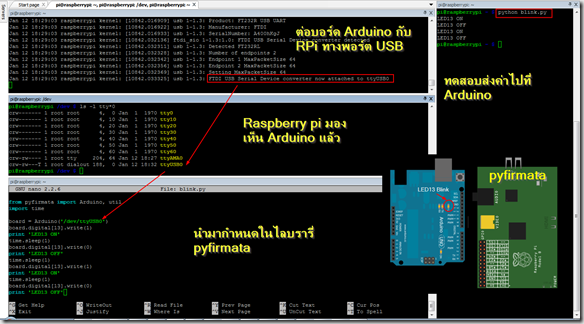

Raspbbery Pi with Arduino via pyfirmata

สรุปกันอีกครั้ง

  1. ติดตั้ง pyfirmata lib ลงบน raspberry pi
  2. โปรแกรม firmata standard ลงบนบอร์ด arduino
  3. เขียนโค๊ด blink.py ลงบน Raspberry pi
  4. ต่อสาย USB ระหว่างบอร์ด Raspberry Pi และบอร์ด Arduino
  5. ทดสอบโค๊ด และดูผลลัพธ์ที่ได้

ถ้าทำสำเร็จ เราจะพบว่า การติดต่อระหว่าง Raspberry Pi และ Arduino ไม่ใช่เรื่องยากอีกต่อไป นอกจากนี้ Arduino เอง ยังสามารถนำไปต่อกับ Sensor และ Control อะไรได้อีกมากมาย ซึ่งต่อไป จะได้นำเสนอโปรเจคที่นำ Arduino ไปต่อยอดให้ Raspberry Pi มีความาสามารถเพิ่มขึ้นได้อีกต่อไปครับ

ขอให้สนุกกับ Raspberry Pi และ Arduino ครับ

อ่านเพิ่มเติม...

Thursday, January 10

How to Install Arduino IDE on Debian

หากเพือนๆ สนใจที่จะพัฒนางานทางด้านไมโครคอนโทรลเลอร์เช่น Arduino บน Debian แล้วหล่ะก็ มีสิ่งที่น่าสนใจ เล็กๆ น้อยๆ ที่ผมได้ทดลอง และหาข้อมูล จะได้นำมาเขียนบันทึกไว้บน Blog แห่งนี้ วิธีการก็คือ

หลังจากที่เราได้เคยติดตั้ง Oracle VM VirtualBox และได้ติดตั้ง Debian ไปแล้ว เมื่อสั่งให้ระบบปฏิบัติการณ์เริ่มทำงาน เราจะเข้าสู่โหมด XWindows จากนั้น ให้ Logon ด้วย user ที่เราได้กำหนดไว้ ในที่นี้ ผมได้ Logon เข้าด้วย user: pi ที่ผมได้กำหนดไว้ จากนั้น ทำการเปลี่ยนตัวเองเป็น root เพื่อที่จะติดตั้ง arduino ide

su -
ใส่ password root ที่เราได้กำหนดไว้แล้ว
ต่อมาใช้คำสั่ง apt-get install arduino ตอบ y รอจนกว่าระบบติดตั้ง arduino เรียบร้อย

หากใครสงสัยว่า arduio คืออะไร สามารถศึกษาเพิ่มเติมได้ที่นี่ คลิก

ทำการเสียบบอร์ด Arduino เข้ากับ PC หรือ  Notebook ของเรา แล้วทำการเลือกที่เมนูหน้าต่าง Oracle VM VirtualBox ไปที่
Device->USB Device แล้วทำการเลือก FTD FT232R  ตามรูป (ซึ่งน่าจะเป็นอย่างนั้น สำหรับบอร์ด arduino)

ที่หน้าต่าง console หากเราใช้คำสั่ง tail -f /var/log/message (สำหรับ root) เราจะเห็นข้อความสำหรับเจ้า FTDI USB Serial Device...... ttyUSB0 ด้วยเช่นกัน

USB to Serial Adapter on Debian

ทำการเช็คที่ ls -l /dev/ttyUSB0 จะเห็นไฟล์นี้ เกิดขึ้นเช่นกันที่ folder /dev/
crw-rw---- 1 root dialout 188, 0 Jan 10 23:11 /dev/ttyUSB0

ปัญหาของเจ้า arduino IDE มันอยู่ตรงนี้ครับ คือหลังจากที่เราติดตั้ง arduino IDE เรียบร้อยแล้ว เราจะยังไม่สามารถที่เลือกที่เมนู IDE
tool->Serial Port ได้ (ไม่เชื่อลองเปิด IDE ขึ้นมา ) เราจะไม่สามารถเลือก Serial port ที่จะติดต่อกับบอร์ด arduino ได้ครับ ถึงแม้ว่า Debian จะมองเห็น USB ที่ต่อเข้ามาแล้วก็ตามArduino IDE on Debian

เนื่องจากว่า ตอนนี้ เราเองเป็น user: pi แต่เจ้า ttyUSB0 นั่นอยู่ในกรุ๊บ dialout ครับ

crw-rw---- 1 root dialout 188, 0 Jan 10 23:11 /dev/ttyUSB0  (owner เป็น root แต่ group เป็นของ dialout ครับ )

วิธีแก้ไข ก็คือ ทำให้ pi นั้นสามารถเข้าใช้ group ของ dialout ได้ ด้วยคำสั่ง

root@raspberrypi:~#usermod -a -G dialout pi

หากเราใช้คำสั่ง pi@raspberrypi:~$ groups อีกครั้ง เราก็ยังพบว่า pi ยังไม่มีสิทธิใน dialout เหมือนเดิม อันนี้ ไม่ต้องตกใจครับ ให้เรา Logout แล้ว  Logon มาใหม่ครับ แล้วลองเช็คอีกที จะพบว่า

pi@raspberrypi:~$ groups
pi dialout cdrom floppy audio dip video plugdev netdev

มองเห็น dialout เรียบร้อยแล้ว ทดลองเปิด arduino ide อีกครั้ง ก็จะพบว่าที่เมนู tool->Serial Port สามารถเลือก /dev/ttyUSB0 ได้แล้วครับ

Serial Port on Arduino IDE (Linux Version)

ลองเลือกโค๊ดตัวอย่าง แล้วทำการ upload โค๊ดตัวอย่างที่ผ่านการ build แล้ว ใส่ไปที่บอร์ด arduino ของเราครับ ซึ่งน่าจะทำงานได้ตามปกติ จากนี้ไปเราก็สามารถที่จะพัฒนางาน arduino บน Debian ได้แล้วครับ ซึ่งสามารถนำหลักการนี้ไปใช้บน Raspian ของ Raspberry Pi ได้เช่นกันครับ ซึ่งต่อไป ผมอาจจะนำเอา piFirmata มาใช้ในการพัฒนา Raspberry Pi กับ Arduino ต่อไปครับ (คิดไว้ก่อนเฉยๆ ไม่รู้จะว่างหรือเปล่านะ :P )

ปล. ผมอาาจะอธิบายขั้นตอนการ Build / Upload Code สำหรับ Arduino เร็วไป แต่คิดว่า เพื่อน น่าจะหาข้อมูลอ่านได้ไม่ยาก หากสงสัยขั้นตอนไหนหน่ะครับ ซึ่งทั่วๆไป วิธีการก็จะคล้ายๆกัน

อ่านเพิ่มเติม...
